Dans le monde vaste et complexe des systèmes électriques et électroniques, le simple point de contact joue un rôle à la fois critique et souvent négligé. Chaque fois qu'un interrupteur d'éclairage est actionné, qu'un relais s'active ou qu'un disjoncteur se déclenche, une paire depoints de contactest responsable de l’établissement ou de la déconnexion du branchement électrique. Ces minuscules composants conçus avec précision sont les gardiens du courant électrique et leur fiabilité détermine directement les performances et la sécurité de l’ensemble du système. Une défaillance d’un point de contact peut entraîner n’importe quoi, depuis une lumière vacillante jusqu’à une défaillance catastrophique d’un système de contrôle industriel critique. Malgré leur importance, la science et l’ingénierie derrière les points de contact sont rarement discutées en dehors des cercles techniques spécialisés.
Les points de contact sont les surfaces où deux conducteurs électriques se rencontrent pour compléter un circuit. La qualité de cette réunion – la résistance de contact, la capacité à résister à des opérations répétées et la résistance à l’érosion par arc et au transfert de matière – est ce qui définit un contact fiable. La conception et la fabrication de points de contact impliquent une interaction complexe entre la science des matériaux, le génie mécanique et le génie électrique. Des facteurs tels que le matériau du contact, la force de contact, la géométrie du contact et l'état de surface jouent tous un rôle dans la détermination des performances et de la durée de vie du contact. Cet article explorera le rôle essentiel des points de contact dans une commutation de circuit fiable, en fournissant une analyse technique détaillée des matériaux, des considérations de conception et des processus de fabrication qui les rendent indispensables. Nous examinerons également les paramètres qui définissent un point de contact de haute qualité et comment sélectionner le bon contact pour une application spécifique.

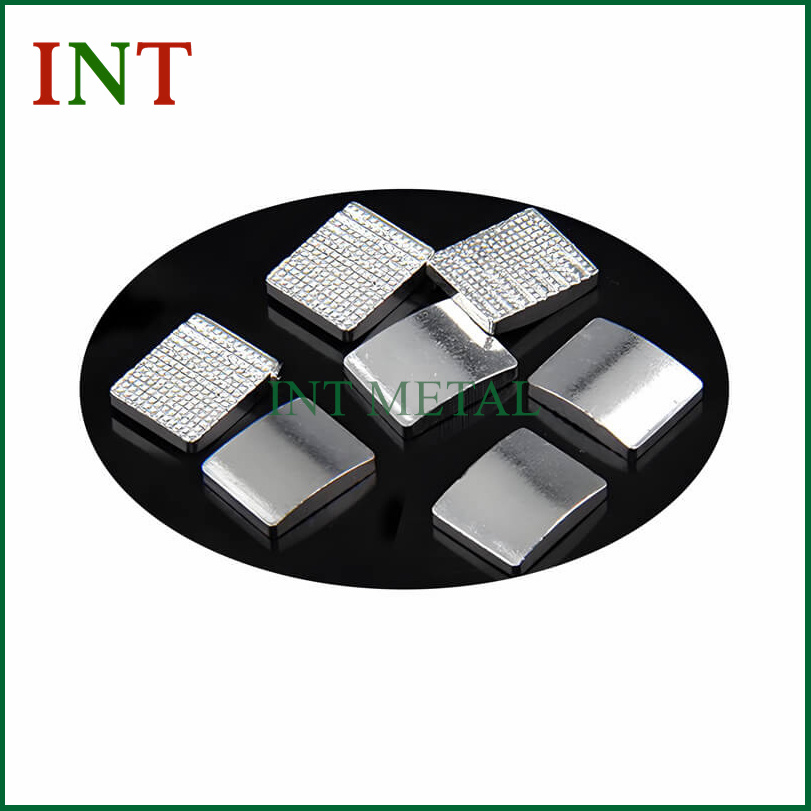

Un point de contact est la zone spécifique où deux surfaces électriquement conductrices se rencontrent pour permettre la circulation du courant. Dans un interrupteur, un relais ou un disjoncteur, les points de contact sont les composants qui se touchent physiquement pour fermer le circuit et se séparent pour l'ouvrir. La fiabilité de la fonction de commutation de circuit dépend entièrement de la capacité de ces points de contact à établir et rompre systématiquement la connexion électrique sans panne. Cette fonction est si fondamentale qu’il est facile de la tenir pour acquise, jusqu’à ce qu’un point de contact tombe en panne. Un point de contact défaillant peut faire en sorte qu'un circuit reste ouvert alors qu'il devrait être fermé (une panne de type « coincé ouvert ») ou qu'il reste fermé alors qu'il devrait être ouvert (une panne de « coincé fermé »). Les deux types de pannes peuvent avoir de graves conséquences.
Le caractère essentiel des points de contact peut être compris en considérant le nombre de fois où ils doivent fonctionner. Un interrupteur d’éclairage typique peut être actionné plusieurs milliers de fois au cours de sa durée de vie. Cependant, un relais dans un panneau de commande industriel peut être appelé à fonctionner des millions de fois. Chaque opération implique un cycle physique de fermeture et de déconnexion qui soumet les points de contact à des impacts mécaniques, à des arcs électriques et à l'usure des matériaux. Le point de contact doit pouvoir supporter cette sanction sans dégradation significative. Cela nécessite une conception soignée et l’utilisation de matériaux appropriés. ÀDONGGUAN INT METAL TECH CO., LTD., notre usine est spécialisée dans la production de points de contact de haute qualité pour une large gamme d'applications. Nous comprenons que le point de contact n’est pas seulement un composant ; c'est le maillon critique qui garantit le fonctionnement fiable de l'ensemble du système électrique.
Les principales fonctions d'un point de contact sont :
L’importance des points de contact ne peut être surestimée. Dans les applications critiques, telles que les dispositifs médicaux, les systèmes aérospatiaux et les contrôles de sécurité industrielle, la défaillance d'un seul point de contact peut avoir des conséquences catastrophiques. C'est pourquoi la conception et la fabrication de points de contact sont régies par des normes rigoureuses et nécessitent une compréhension approfondie de la physique du contact électrique.
Pour apprécier l’ingénierie nécessaire à un point de contact, il est nécessaire de comprendre les phénomènes physiques qui se produisent lorsque deux contacts se rencontrent et se séparent. Ces phénomènes (résistance de contact, arc électrique et usure du matériau) sont les principaux facteurs qui déterminent les performances et la durée de vie d'un point de contact. L'étude de ces phénomènes est connue sous le nom de « physique des contacts électriques ».
Résistance des contacts :Lorsque deux surfaces métalliques sont rapprochées, elles ne se touchent pas sur toute leur surface apparente. En raison de la rugosité microscopique de la surface, ils ne touchent qu’un nombre limité de points microscopiques, appelés « points A ». Le courant est forcé de circuler à travers ces petits points, limitant le flux et créant une résistance connue sous le nom de « résistance de constriction ». De plus, les films de surface (oxydes, sulfures et contaminants) sur les surfaces métalliques peuvent entraver la circulation du courant, créant ainsi une « résistance de film ». La résistance totale de contact est la somme de ces deux composantes. Une résistance de contact élevée entraîne une génération de chaleur excessive, ce qui peut provoquer une oxydation supplémentaire des points de contact, entraînant un emballement et une éventuelle défaillance. L'objectif de la conception des contacts est de minimiser la résistance de contact en utilisant des matériaux à haute conductivité électrique et en appliquant une force de contact suffisante pour percer les films de surface et créer un grand nombre de points A.
Arcage :Lorsque deux contacts porteurs de courant se séparent, le courant continue de circuler à travers un arc de plasma qui se forme entre eux. Cet arc est extrêmement chaud – les températures peuvent atteindre plusieurs milliers de degrés Celsius – et peut causer des dommages importants aux surfaces de contact. L'arc fait fondre et vaporise le matériau de contact, entraînant une érosion et un transfert de matériau. La gravité de l'arc dépend du courant et de la tension commutés, ainsi que de la vitesse de séparation. Pour les circuits DC, l’arc est plus difficile à éteindre car il n’y a pas de courant naturel nul. Pour les circuits AC, l'arc s'éteint au passage à zéro actuel. La formation d’arcs est la principale cause d’usure des contacts et constitue un facteur majeur limitant la durée de vie d’un point de contact.
Usure des matériaux :Les cycles de fermeture et de déconnexion répétés provoquent une usure mécanique (due aux chocs et aux frottements) et électrique (due aux arcs électriques). Le matériau de contact s'érode progressivement, entraînant une modification de la géométrie du contact et une augmentation de la résistance de contact. Dans des cas extrêmes, le matériau de contact peut être complètement usé, entraînant une défaillance de la fonction de commutation. Le taux d'usure dépend du matériau du contact, de la force de contact, de la fréquence de commutation et de la charge électrique. Le tableau suivant résume les principaux phénomènes physiques et leurs effets sur les performances des points de contact.
| Phénomène | Cause | Effet | Stratégie d'atténuation |
| Résistance des contacts | Résistance à la constriction, résistance du film | Génération de chaleur, perte de puissance, panne potentielle | Matériaux à haute conductivité, force de contact élevée, surfaces propres |
| Arcage | Flux de courant pendant la séparation des contacts | Erosion de matière, transfert de matière, soudage par contact | Matériaux résistants aux arcs, séparation rapide, suppression des arcs |
| Usure mécanique | Impact et friction pendant les cycles de fermeture | Modification de la géométrie des contacts, augmentation de la résistance | Matériaux durs, force de contact appropriée, conception durable |
| Transfert de matériel | Chauffage par arc et asymétrique | Accumulation de matière sur un contact, épuisement sur l'autre | Matériaux de contact asymétriques, suppression d'arc |
Comprendre ces phénomènes est essentiel pour concevoir des points de contact capables de résister aux exigences de leur application spécifique. Chez DONGGUAN INT METAL TECH CO., LTD., notre équipe d'ingénierie utilise ces connaissances pour développer des points de contact qui optimisent les performances et la fiabilité.
Le choix du matériau de contact est l’une des décisions les plus critiques lors de la conception d’un point de contact. Le matériau doit répondre à un ensemble complexe d’exigences : haute conductivité électrique, haute conductivité thermique, résistance à l’érosion par arc, résistance au soudage et bonnes propriétés mécaniques. Aucun matériau ne peut à lui seul satisfaire parfaitement à toutes ces exigences. Par conséquent, les matériaux de contact sont souvent choisis comme compromis ou comme matériau composite combinant les propriétés de différents constituants.
Les matériaux de contact les plus courants sont :
Argent et alliages d'argent :L'argent possède la conductivité électrique et thermique la plus élevée de tous les métaux. C'est un excellent matériau de contact pour les applications de faible et moyenne puissance. Cependant, l’argent pur est mou et a un point de fusion bas, ce qui le rend sensible à l’érosion à l’arc et au soudage. Pour améliorer ses propriétés, l'argent est souvent allié à d'autres métaux, comme le nickel, le cuivre ou le cadmium. Les alliages argent-nickel offrent une dureté et une résistance à l’arc améliorées. L'oxyde d'argent et de cadmium est un matériau de contact classique qui offre une excellente résistance à l'érosion à l'arc et au soudage, mais il est progressivement abandonné en raison de préoccupations environnementales concernant le cadmium.
Argent-Tungstène :Il s'agit d'un matériau composite fabriqué en infiltrant un squelette de tungstène poreux avec de l'argent fondu. Le tungstène offre une excellente résistance à l'arc et une dureté élevée, tandis que l'argent offre une bonne conductivité. Les contacts argent-tungstène sont largement utilisés dans les applications haute puissance, telles que les disjoncteurs et les relais robustes. Ils offrent un bon équilibre entre résistance à l’arc et faible résistance de contact.
Carbure d'argent-tungstène :Similaire à l'argent-tungstène, mais avec du carbure de tungstène au lieu du tungstène pur. Ce matériau offre une résistance à l'arc et à l'usure encore meilleures, ce qui le rend adapté aux applications les plus exigeantes.
Argent-Graphite :Ce matériau allie la haute conductivité de l’argent aux propriétés lubrifiantes et anti-soudure du graphite. Il est souvent utilisé dans les applications où une faible résistance de contact et une faible résistance au soudage sont critiques.
Cuivre et alliages de cuivre :Le cuivre est un bon conducteur, mais il s’oxyde facilement, ce qui entraîne une résistance de contact élevée. Les contacts en cuivre sont généralement utilisés dans les applications à courant élevé et basse tension où la force de contact est suffisamment élevée pour traverser le film d'oxyde. Le cuivre-tungstène est un matériau composite qui offre une bonne résistance à l'arc et est utilisé dans certaines applications à haute puissance.
Le tableau suivant fournit une comparaison des principales propriétés des matériaux de contact courants.
| Matériel | Conductivité électrique (% SIGC) | Résistance à l'arc | Résistance au soudage | Applications typiques |
| Argent pur | 105 | Pauvre | Pauvre | Interrupteurs basse consommation, capteurs |
| Argent-Nickel (90/10) | 85 | Bien | Bien | Relais, interrupteurs moyenne puissance |
| Argent-Tungstène (50/50) | 55 | Excellent | Très bien | Disjoncteurs, relais haute puissance |
| Carbure d'argent-tungstène | 45 | Excellent | Excellent | Disjoncteurs robustes |
| Argent-Graphite | 60 | Bien | Excellent | Commutateurs basse tension et courant élevé |
| Cuivre-Tungstène | 45 | Très bien | Bien | Applications haute puissance et haute tension |
Chez DONGGUAN INT METAL TECH CO., LTD., nous possédons une vaste expérience dans la sélection et la fabrication de matériaux de contact pour une large gamme d'applications. Notre usine peut produire des points de contact à partir d'une variété de matériaux, notamment des alliages d'argent, de l'argent-tungstène, du carbure d'argent-tungstène et de l'argent-graphite. Nous travaillons en étroite collaboration avec nos clients pour comprendre leurs exigences spécifiques et recommander le matériau optimal pour leur application.
La fiabilité d'un point de contact n'est pas déterminée uniquement par le matériau ; elle est également fortement influencée par la conception du contact. Les paramètres de conception clés incluent la force de contact, la géométrie du contact, la taille du contact et l'état de surface. Chacun de ces paramètres doit être soigneusement optimisé pour l'application spécifique afin de garantir un fonctionnement fiable.
Force de contact :La force de contact est la force qui presse les deux surfaces de contact l’une contre l’autre. C'est un paramètre critique car il détermine le nombre et la taille des points A (les points de contact microscopiques). Une force de contact plus élevée augmente le nombre de points A et traverse les films de surface, réduisant ainsi la résistance de contact. Cependant, une force de contact plus élevée augmente également l’usure mécanique et nécessite un mécanisme plus robuste. La force de contact optimale est un équilibre entre ces facteurs concurrents. Il est généralement déterminé empiriquement pour chaque application. Dans notre usine, nous utilisons une conception et des tests de ressorts de précision pour garantir que la force de contact se situe dans la tolérance spécifiée.
Géométrie des contacts :La géométrie des surfaces de contact joue également un rôle important. Les géométries les plus courantes sont :
Taille des contacts :La taille des points de contact doit être adaptée au courant qu'ils véhiculeront. La zone de contact doit être suffisamment grande pour dissiper la chaleur générée par le courant sans échauffement excessif. Il doit également être suffisamment grand pour résister à l'usure mécanique de l'opération de commutation. Pour des courants plus élevés, des zones de contact plus grandes sont nécessaires.
Finition superficielle :L'état de surface des points de contact affecte à la fois la résistance de contact et l'érosion de l'arc. Une surface plus lisse réduit le nombre de points A et augmente la résistance de contact. Une surface plus rugueuse peut piéger les contaminants. La finition de surface optimale est généralement une finition fine et mate qui offre un équilibre entre ces facteurs. La surface doit également être exempte d'oxydes, de sulfures et d'autres contaminants. Chez DONGGUAN INT METAL TECH CO.,LTD., notre processus de fabrication comprend une étape finale de nettoyage et de traitement de surface pour garantir que les points de contact sont exempts de contaminants.
Le tableau suivant fournit un résumé des paramètres de conception clés et de leur impact sur la fiabilité des contacts.
| Paramètre de conception | Impact sur la résistance de contact | Impact sur l'usure et l'arc | Optimisation typique |
| Force de contact | Une force plus élevée réduit la résistance | Une force plus élevée augmente l’usure mécanique | Optimisé pour un courant et une durée de vie spécifiques |
| Géométrie des contacts | Affecte le nombre de points A et l'auto-nettoyage | Affecte le mouvement de l'arc et les modèles d'érosion | Sélectionné en fonction de la candidature |
| Taille des contacts | Une taille plus grande réduit la densité de courant | Une taille plus grande réduit le taux d'usure | Correspond à la note actuelle |
| Finition de surface | Optimisé pour la formation d'un point | Affecte l’initiation et l’érosion de l’arc | Fini mat fin, exempt de contaminants |
La fabrication des points de contact est un processus de précision qui nécessite un contrôle minutieux à chaque étape. De la matière première au produit fini, chaque étape doit être exécutée selon des normes rigoureuses pour garantir que le point de contact fonctionne de manière fiable dans son application prévue. Chez DONGGUAN INT METAL TECH CO., LTD., notre usine utilise une gamme de procédés de fabrication, notamment l'emboutissage, la frappe à froid, le soudage et le traitement de surface. Nous disposons également d'un système de contrôle qualité complet qui garantit la cohérence et la fiabilité de nos produits.
Estampillage:L'emboutissage est utilisé pour produire des points de contact à partir de tôle. Le processus consiste à découper la forme du contact à partir d'une bande de matériau, puis à la façonner selon la géométrie requise. L’estampage est un processus à grande vitesse bien adapté à la production en grand volume. La qualité du contact embouti dépend de la qualité de l'outillage et de la précision de la presse. Notre usine utilise des matrices de précision et des presses à grande vitesse pour produire des points de contact avec des dimensions et une finition de surface constantes.
Frappe à froid :La frappe à froid est utilisée pour produire des points de contact à partir de fils ou de tiges. Le processus consiste à introduire le matériau dans une matrice, puis à utiliser un poinçon pour former la forme du contact. La frappe à froid est un procédé de formage à froid qui produit des contacts présentant d'excellentes propriétés mécaniques et une finition de surface lisse. Il est souvent utilisé pour réaliser des contacts de type rivet.
Soudage:Le soudage est utilisé pour assembler deux matériaux différents, tels qu'une pointe de contact en argent et un support en cuivre. Le processus de soudage doit produire un joint solide et sans défaut qui ne se brisera pas sous l'effet de contraintes thermiques ou mécaniques. Notre usine utilise le soudage par résistance et le brasage pour assembler les matériaux de contact.
Traitement de surface :Après formage, les points de contact peuvent subir un traitement de surface pour améliorer leurs performances. Cela peut inclure le nettoyage, le placage (par exemple avec du nickel ou de l'or) et la passivation. Le traitement de surface doit être soigneusement contrôlé pour garantir qu'il n'introduit pas de contaminants ou n'affecte pas la résistance de contact.
Contrôle de qualité:Notre usine dispose d'un système de contrôle de qualité complet qui comprend l'inspection des matériaux entrants, l'inspection en cours de processus et l'inspection finale. Nous utilisons diverses méthodes de test, notamment l’inspection dimensionnelle, les tests de dureté, les tests de conductivité électrique et les tests de durée de vie. Le tableau suivant résume les principaux points de contrôle de qualité dans notre processus de fabrication.
| Scène | Point de contrôle | Méthode | Critères d'acceptation |
| Matériel entrant | Composition du matériau, dimensions, état de surface | Spectroscopie, micromètre, inspection visuelle | Par spécification de matériau |
| En cours | Dimensions, forme, défauts de surface | Comparateur optique, inspection visuelle | Tolérance par dessin |
| Inspection finale | Résistance de contact, dureté, épaisseur de placage | Milliohmmètre, testeur de dureté, fluorescence X | Par spécification de produit |
| Tests de vie | Durée de vie, érosion à l'arc, résistance au soudage | Banc d'essai de durée de vie automatisé | Par exigence de candidature |
Notre engagement envers la qualité se reflète dans notre certification ISO 9001:2015 et notre adhésion aux normes industrielles telles que ASTM et IEC. Nous proposons également des services de fabrication personnalisés, en travaillant avec nos clients pour développer des points de contact qui répondent à leurs exigences spécifiques en matière de conception et de performances.
La sélection du bon point de contact pour une application spécifique nécessite une analyse minutieuse des conditions électriques, mécaniques et environnementales. Il n’existe pas de point de contact unique. Le tableau suivant fournit un guide général pour la sélection des points de contact en fonction des exigences de l'application.
| Application | Courant typique | Tension typique | Matériel recommandé | Considération clé de conception |
| Relais de signaux | < 1 A | < 50 V | Argent, Argent plaqué or | Faible résistance de contact, faible puissance |
| Relais de puissance | 1 - 30 A | Jusqu'à 250 VCA | Argent-Nickel, Argent-Oxyde de Cadmium | Résistance à l'arc, résistance au soudage |
| Démarreurs de moteur | 10 - 100 A | Jusqu'à 600 VCA | Argent-tungstène, argent-carbure de tungstène | Haute résistance à l'arc, longue durée de vie |
| Disjoncteurs | 100 - 3000 A | Jusqu'à 1 000 VCA | Argent-Tungstène, Cuivre-Tungstène | Résistance élevée à l'arc, capacité de courant élevée |
| Commutateurs haute tension | Jusqu'à 1000 A | > 1000 V | Cuivre-Tungstène, Argent-Tungstène | Tenue haute tension, suppression d'arc |
Chez DONGGUAN INT METAL TECH CO., LTD., nous avons l'expertise nécessaire pour vous aider à sélectionner le bon point de contact pour votre application. Notre équipe d’ingénierie peut analyser vos besoins et recommander le matériau, la conception et le processus de fabrication optimaux. Nous proposons également des services de conception et de fabrication personnalisés pour des applications uniques.
Question 1 : Quel est le facteur le plus important pour déterminer la durée de vie d’un point de contact ?
Réponse : Le facteur le plus important est la charge électrique commutée, en particulier le courant et la tension. L'énergie de l'arc générée lors de la commutation est proportionnelle au courant et à la tension. Des charges plus élevées génèrent plus d'énergie d'arc, ce qui provoque une érosion plus rapide du matériau de contact. La résistance à l'arc du matériau de contact et la force de contact jouent également un rôle important. Chez DONGGUAN INT METAL TECH CO., LTD., nous pouvons vous aider à sélectionner un matériau de contact optimisé pour vos conditions de charge spécifiques.
Question 2 : Pourquoi les points de contact se soudent-ils parfois ?
Réponse : Le soudage par contact se produit lorsque le courant élevé circulant à travers les points A microscopiques génère suffisamment de chaleur pour faire fondre le matériau du contact, qui se solidifie ensuite et fusionne les deux contacts. Cela est plus susceptible de se produire avec des courants élevés et avec des matériaux ayant un point de fusion bas, comme l'argent pur. Les matériaux à haute résistance à l'arc et à bonne conductivité thermique, tels que l'argent-tungstène, sont plus résistants au soudage. Une force de contact appropriée et des surfaces propres contribuent également à empêcher le soudage.
Question 3 : Quelle est la différence entre un point de contact et un contacteur ?
Réponse : Un point de contact est la zone spécifique où deux conducteurs électriques se rencontrent. Un contacteur est un appareil qui utilise des points de contact pour commuter un circuit électrique. Le contacteur comprend les points de contact, le mécanisme qui les déplace et le boîtier. Ainsi, un point de contact est un composant d'un contacteur. Les termes sont parfois utilisés de manière interchangeable, mais ils ont des significations différentes.
Question 4 : Les points de contact peuvent-ils être nettoyés et réutilisés ?
Réponse : Dans certains cas, les points de contact peuvent être nettoyés et réutilisés. Cependant, cela n’est pas toujours recommandé. Le nettoyage peut éliminer le matériau de surface qui a été érodé ou contaminé, mais il peut également modifier la géométrie du contact et affecter la force de contact. Dans les applications critiques, il est généralement recommandé de remplacer les points de contact lorsqu'ils présentent des signes d'usure. Notre usine peut vous indiquer si le nettoyage ou le remplacement est la meilleure option pour votre situation spécifique.
Question 5 : Quel est le délai de livraison typique pour les points de contact personnalisés de DONGGUAN INT METAL TECH CO.,LTD. ?
Réponse : Le délai de livraison des points de contact personnalisés dépend de la complexité de la conception et du volume de la commande. Pour les conceptions standards, nous pouvons généralement expédier sous 2 à 3 semaines. Pour les conceptions personnalisées, le délai de livraison peut être de 4 à 6 semaines, y compris la fabrication des outils et l'inspection du premier article. Notre équipe commerciale peut vous fournir un délai de livraison spécifique pour votre demande.
Les points de contact sont les héros méconnus de la commutation de circuits fiable. Ce sont de petits composants conçus avec précision qui établissent et défont les connexions électriques, et leurs performances déterminent directement la fiabilité et la durée de vie de l’ensemble du système électrique. Comprendre la physique de la résistance de contact, des arcs électriques et de l'usure est essentiel pour concevoir des points de contact capables de résister aux exigences de leur application spécifique. La sélection du bon matériau, l'optimisation des paramètres de conception et la mise en œuvre de processus de fabrication et de contrôle qualité rigoureux sont tous essentiels pour garantir que les points de contact fonctionnent de manière fiable pendant leur durée de vie prévue.
Chez DONGGUAN INT METAL TECH CO., LTD., nous nous engageons à fabriquer des points de contact de haute qualité pour une large gamme d'applications. Notre usine possède l’expertise, les équipements et les systèmes qualité pour produire des points de contact répondant aux spécifications les plus exigeantes. Nous travaillons en étroite collaboration avec nos clients pour comprendre leurs besoins et fournir la solution optimale. Pour plus d’informations sur nos produits et services, veuillez contacter notre équipe commerciale.
Contacter DONGGUAN INT METAL TECH CO., LTD. aujourd'huipour discuter de vos besoins en matière de points de contact et découvrir comment nos produits peuvent améliorer la fiabilité de vos applications de commutation électrique.
